ENGRENAGES DE PRECISION
MIJNO fabrique à Saint-Etienne (France) tous types d'engrenages en fourniture complète ou en opération de phase (taillage, rectification de denture ou contrôle d'engrenages).
Notre spécialité est la fabrication de produits complexes de par leur précision, leurs géométries, leurs procédés spéciaux ou leur matière, car nous sommes équipés de plus 130 machines nous permettant de réaliser la majorité des opérations en interne.
Nous réalisons :
- - Engrenages cylindriques taillés ou rectifiés, à denture droite ou hélicoïdale
- - Couples coniques de précision,
- - Roues et vis sans fin,
- - Dentures internes,

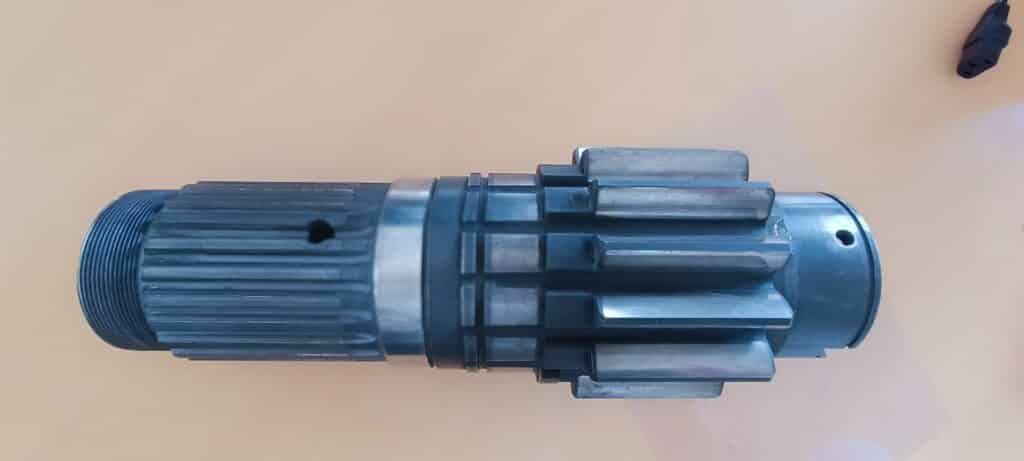

- - Arbres cannelés.
Nos clients proviennent de secteurs éxigents et très variés (formule 1, défense, aéronautique, maritime, ferroviaire, industries nucléaires, machine-outil...) et les quantités varient de la petite à la moyenne série (maxi 100 pièces par mois et par référence en fourniture complète). Nous pouvons livrer des quantités supérieures en sous-traitance de phase.
Nous assurons le prototypage mécanique, la présérie et les livraisons cadencées avec livraisons sur stock kanban.
Chacune de ces étapes est assurée par des procédures spécifiques nous permettant de maîtriser la qualité dès la première pièce.
Nos procédures (contrôle, traçabilité, kanban...) sont adaptées aux besoins des différentes industries qui nous font confiance, afin de maîtriser les risques associés à vos pièces sans surcout inutile.
Nous sommes certifiés ISO 9001 v.2008.
Aéronautique et Spatial

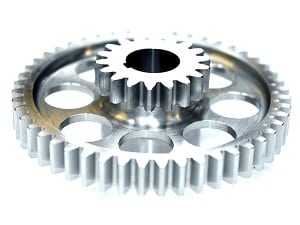

Pour les industries aéronautiques, MIJNO fabrique des engrenages cylindriques, coniques et à denture interne, à partir de la classe ISO 4.
Le professionnalisme de notre personnel et nos procédures qualité nous permettent de réaliser des pièces complexes en petite série. Notre spécialité est la fabrication de pièces rectifiées ayant des géométries de haute précision, suivant votre cahier des charges.
La diversité de notre parc machines (consulter la page dédiée) nous permet de réaliser l'ensemble des opérations nécessaires sous la supervision de notre responsable qualité, et de maîtriser les délais que nous vous annonçons.
Nous approvisionnons et travaillons la plupart des matériaux Français ou étrangers, maîtrisons les paramètres de leur usinage, leur taillage et de leur rectification. Nous disposons par ailleurs d'une base de données de sous-traitants régulièrement évalués, capables de garantir leur traitement ou les procédés spéciaux qui y sont associés. suivant vos procédures ou des normes spécifiques.
En cours de certification EN9100, nous suivons l'ensemble des procédures de cette norme et mettons en place, selon la complexité de vos pièces, des procédures spécifiques pour assurer leur conformité (validation matière, autocontrôle, magnétoscopie, tests Nital, traçabilité...).
Nous suivons vos procédures (validation de couple produit-fournisseur, revue de premier article...), réalisons les dossiers de validation industrielle et sommes à votre écoute pour toute autre demande.
Contrôle
Tous les moyens de mesure de la société (atelier et contrôle) sont dotés d'un numéro, une fiche de vie et une date d'étalonnage. Le contrôle de la metrologie est effectuée à intervalles réguliers suivant un planning, en interne ou par un prestataire exterieur selon l'outil.
Nous contrôlons (autocontrôle ou contrôle final) suivant nos procédures internes ou suivant les vôtres.

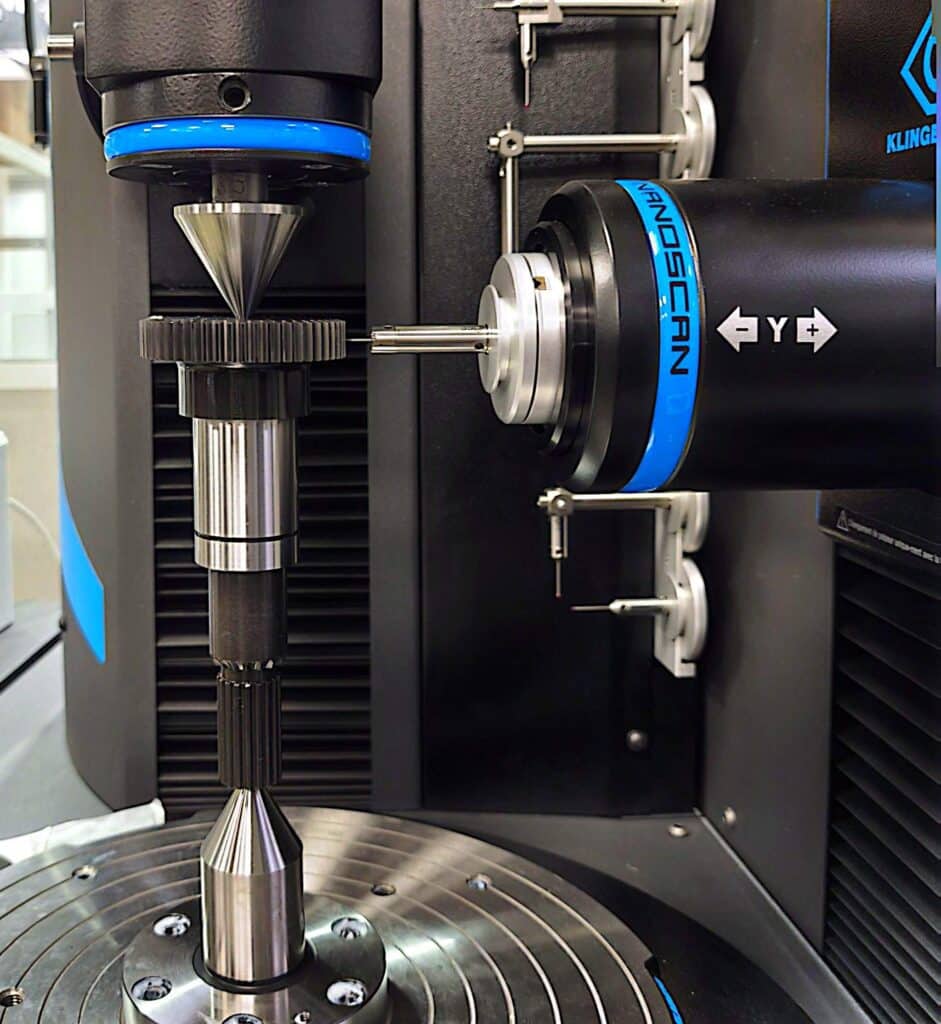

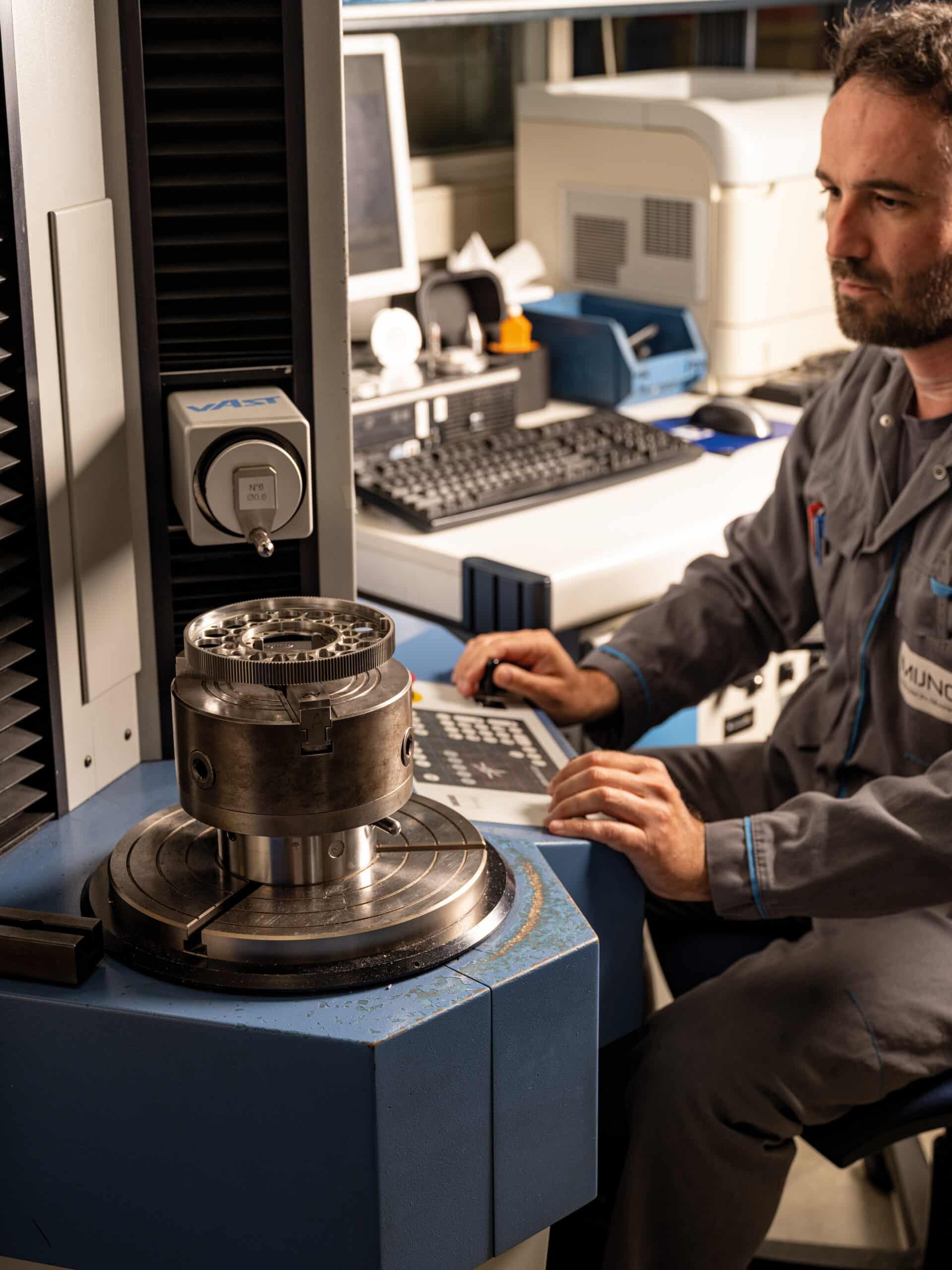

En plus des moyens "traditionnels", la géométrie de vos pièces est controlée au moyen de 3 machines de mesure numériques : deux bancs tridimensionnel (1 Mitutoyo 9166, 1 Espace 500) et 1 banc Zeiss-Höfler spécifique au contrôle des dentures d'engrenages (photo de droite). Nous contrôlons la denture de vos engrenages sur l'ensemble des paramètres définis par la norme ISO, DIN ou AGMA au grâce à ce banc de mesure équipé du logiciel d'interpretation Klingelberg à normes intégrées.
Nous sommes donc en mesure de vous fournir des rapports de contrôle richement documentés, adaptés à la précision de vos pièces et non-sujets à interpretation humaine.
Les rapports de contrôle de la denture indiquent séparément:
- L'erreur de profil sur tous ses paramètres
- L'erreur de profil sur tous ses paramètres
- L'erreur individuelle de pas sur les deux flancs de chaque dent
- L'erreur de pas cumulée sur les 2 flancs
- AUTRES EQUIPEMENTS DE CONTRÔLE
- 3 entraxeuses (bancs Rollet)
- 5 colonnes de mesure
- 2 projecteurs de profil numériques
- 1 rugosimètre
- 1 durometre
- 1 loupe binoculaire

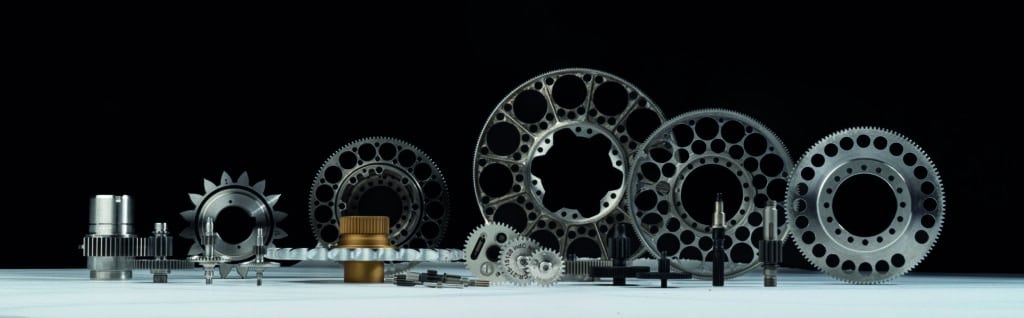

Types d'engrenages réalisables

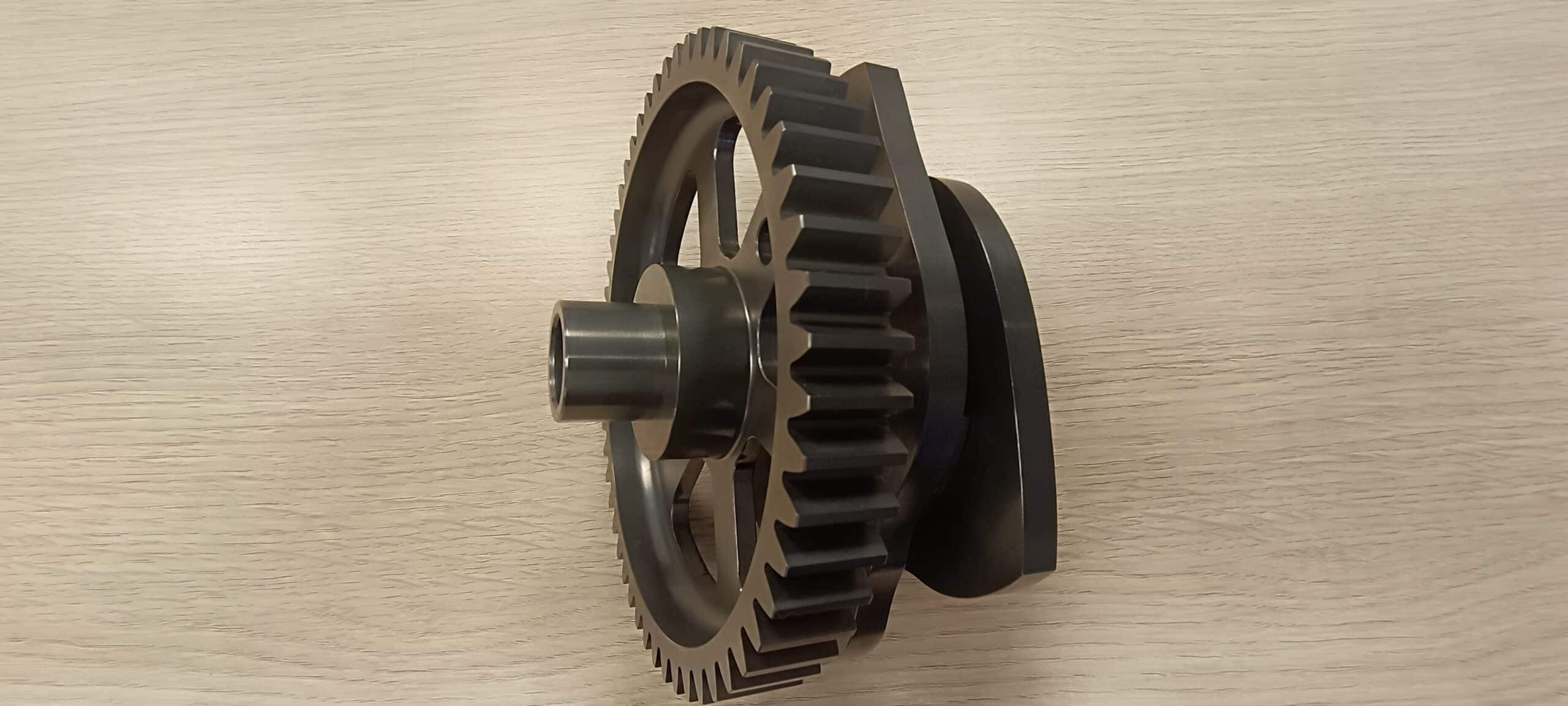

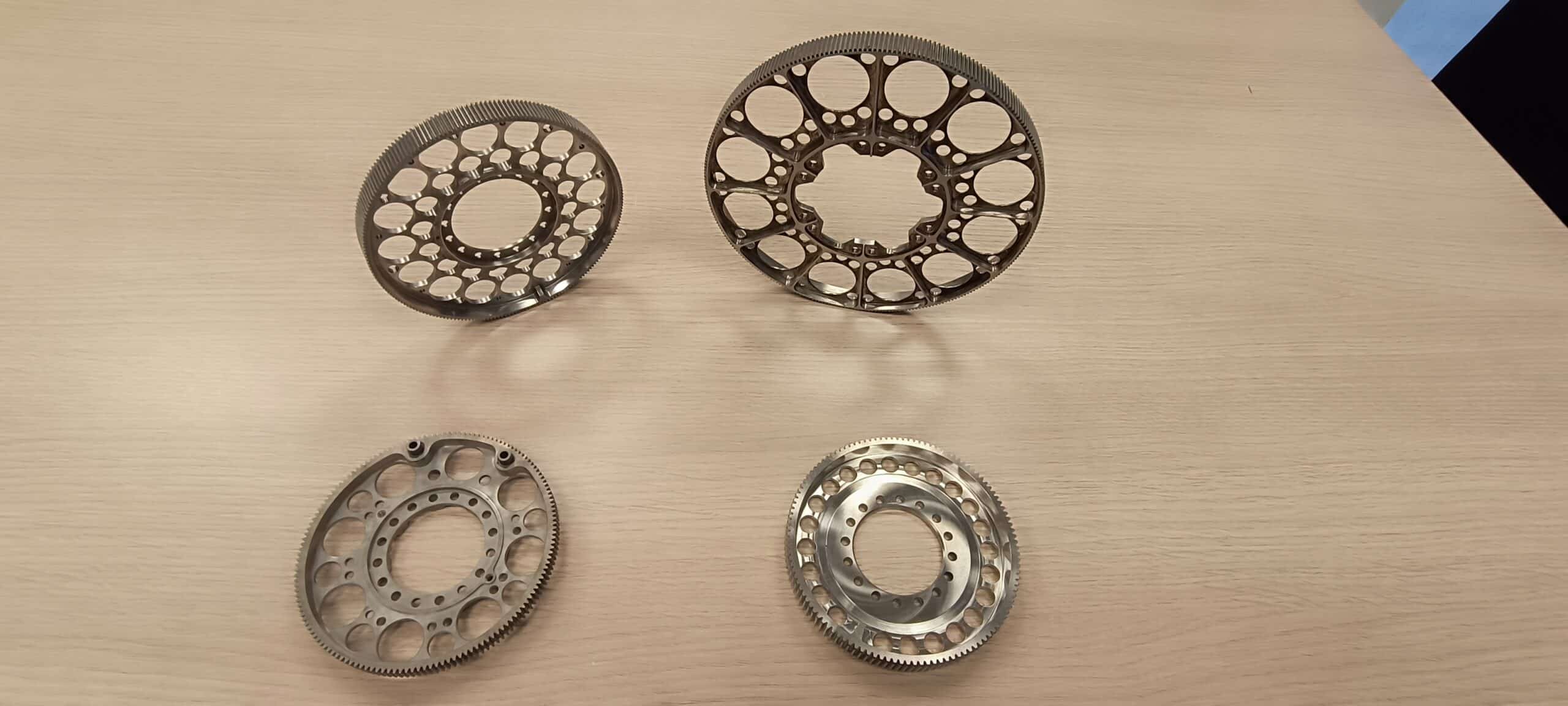

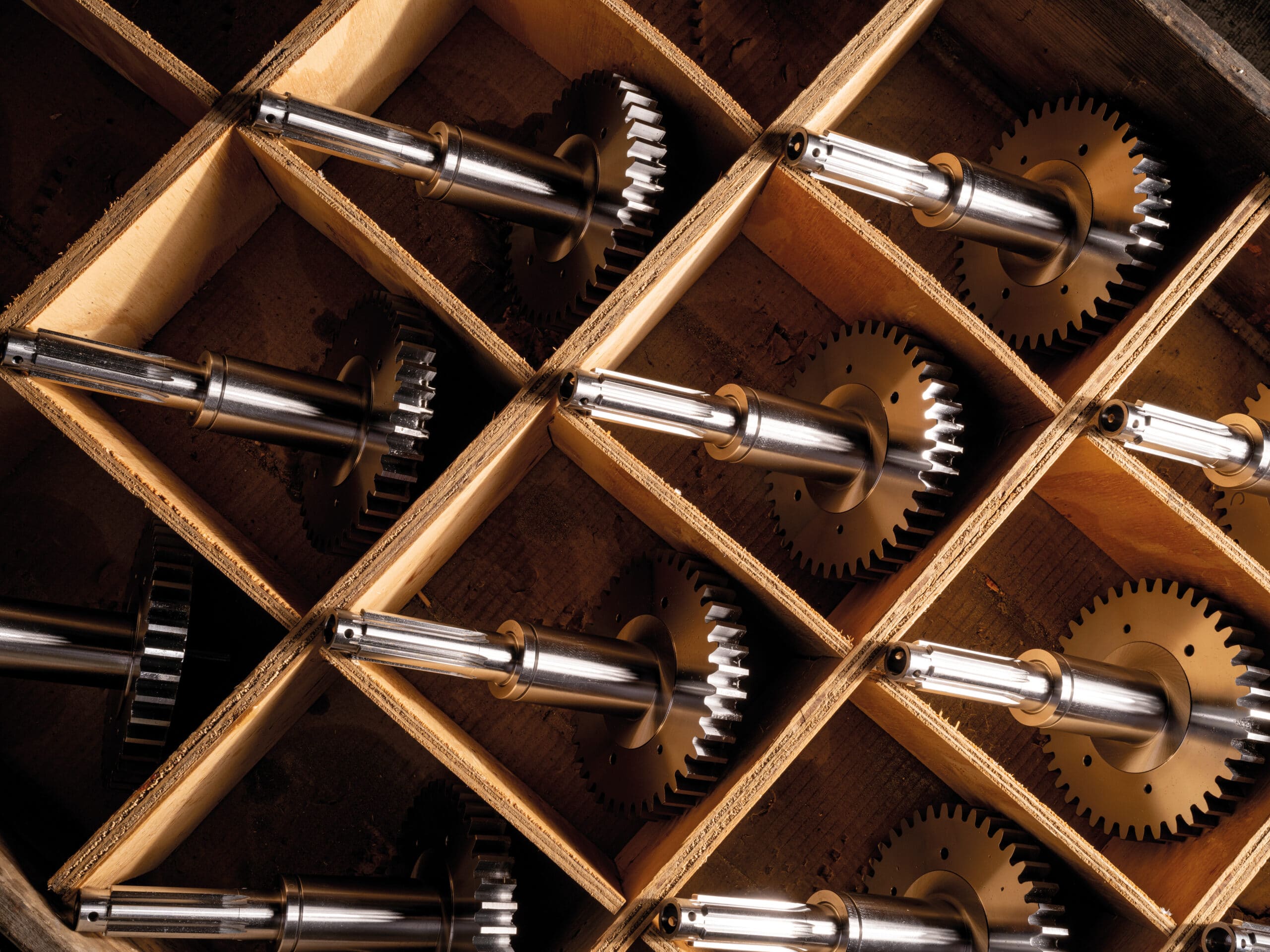

ENGRENAGES CYLINDRIQUES
- Engrenages à denture droite ou hélicoïdale - ISO 8 à 4 - Module 0.4 au module 10, - Diamètre 5 à 400 mm, - Fourniture complète ou opération seule (taillage, rectification de denture)

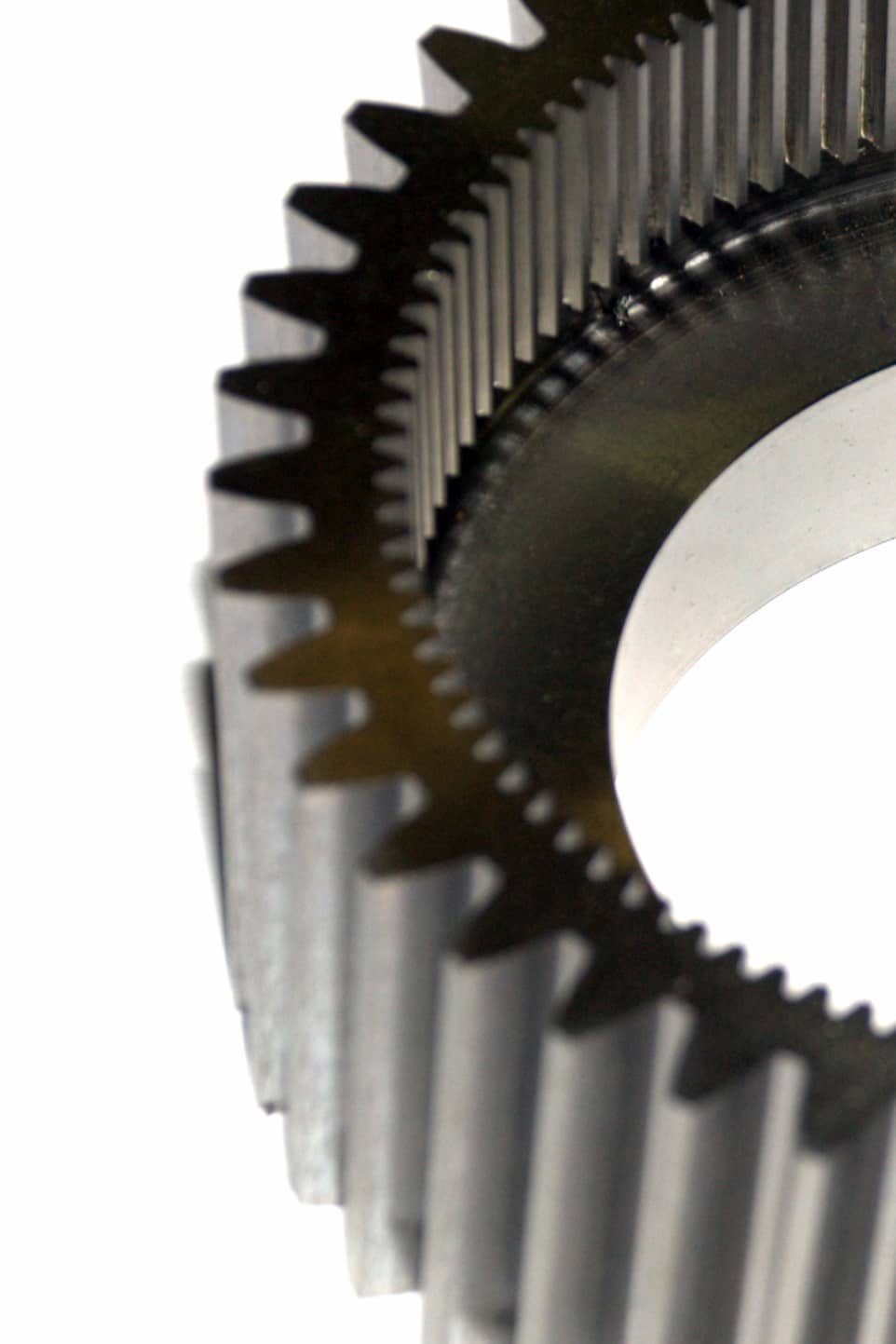

ENGRENAGES A DENTURE INTERIEURE
- Engrenages à denture droite ou hélicoïdale - ISO 8 à 6 - Module 0.4 à 8 - Diamètre 20 à 600 mm,

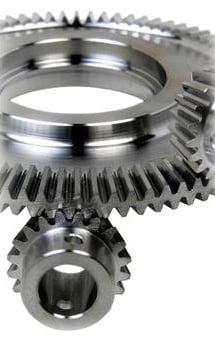

PIGNONS CONIQUES
- ISO 8 à 6 (individuels ou appairés) - Module 0.5 à 10 - Diamètre 20 à 500 mm
ARBRES CANNELES
- L max : 2000mm - Diamètre max : 200mm - Poids max : 400Kg
Envoyez nous vos plans (tous formats) à l'adresse mijno@mijno.com ou par fax au (+33) 4.77.37.74.44.
Nous réalisons aussi du taillage d'engrenage ou de la rectification à façon (sous-traitance de phases). Vous maîtrisez ainsi vos coûts et votre délai! N'hésitez pas à nous consulter.

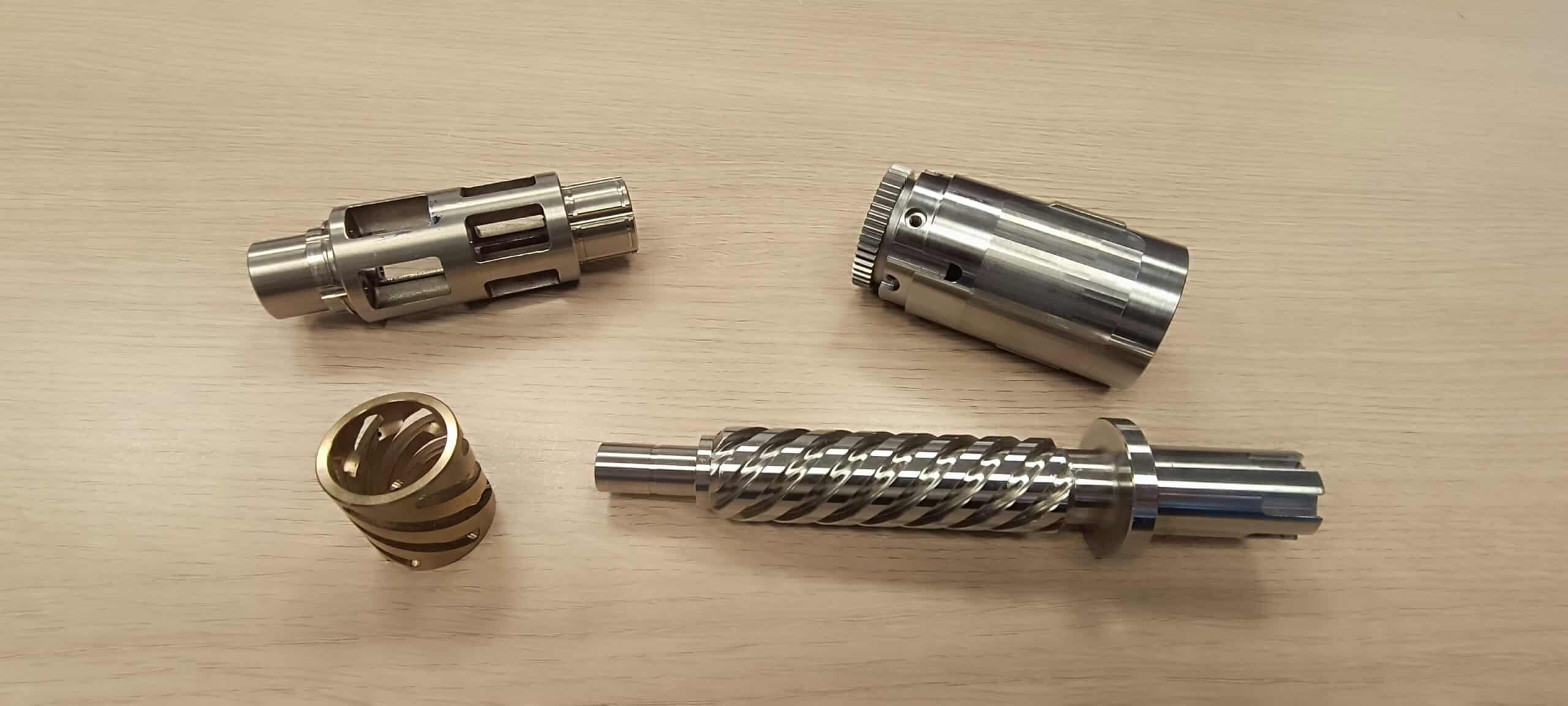

Usinages réalisables
Différents usinages et rectifications réalisables sur vos pièces.
Afin de garantir une supervision de l'ensemble des opérations par notre departement qualté et maîtriser les délais, nous réalisons les usinages suivants en interne:- - Tournage (parallele ou numérique)
- - Usinage numérique 3, 4 et 5 axes
- - Taillage
- - Entrées de dents
- - Mortaisage
- - Rainurage
- - Rectification plane tangentielle
- - Surfaceuse dite "Blanchard"
- - Rectification interne
- - Rectification externe
- - Rectification de denture (profil ou génération)
- - Ajustage
- - Gravage electrochimique / laser
- - Sablage
Procédés Spéciaux
Pour nous adapter à vos cahiers des charges en termes de procédés spéciaux, traitements et revêtements, nous disposons d'un panel de sous-traitants (ISO9001 ou 9100 selon besoin) évalués régulièrement par notre département qualité et/ou imposés par nos clients aéronautiques.
