Classe de Précision Acier Dureté à coeur Dureté sur la denture Finition de la denture Faces Parallélisme Perpendicularité
ISO 8 C45 <650 N/mm² <20 HRC Denture taillée Brute d'étirage 0,06 mm/m -
Modules disponibles
1 - 1,5 - 2 - 3
Module 1 1,5 2 3
Erreur de pas individuelle (mm) ±0,016 ±0,016 ±0,016 ±0,016
Erreur de pas cumulée (mm/m) < 0,063 < 0,063 < 0,063 < 0,071

First droite

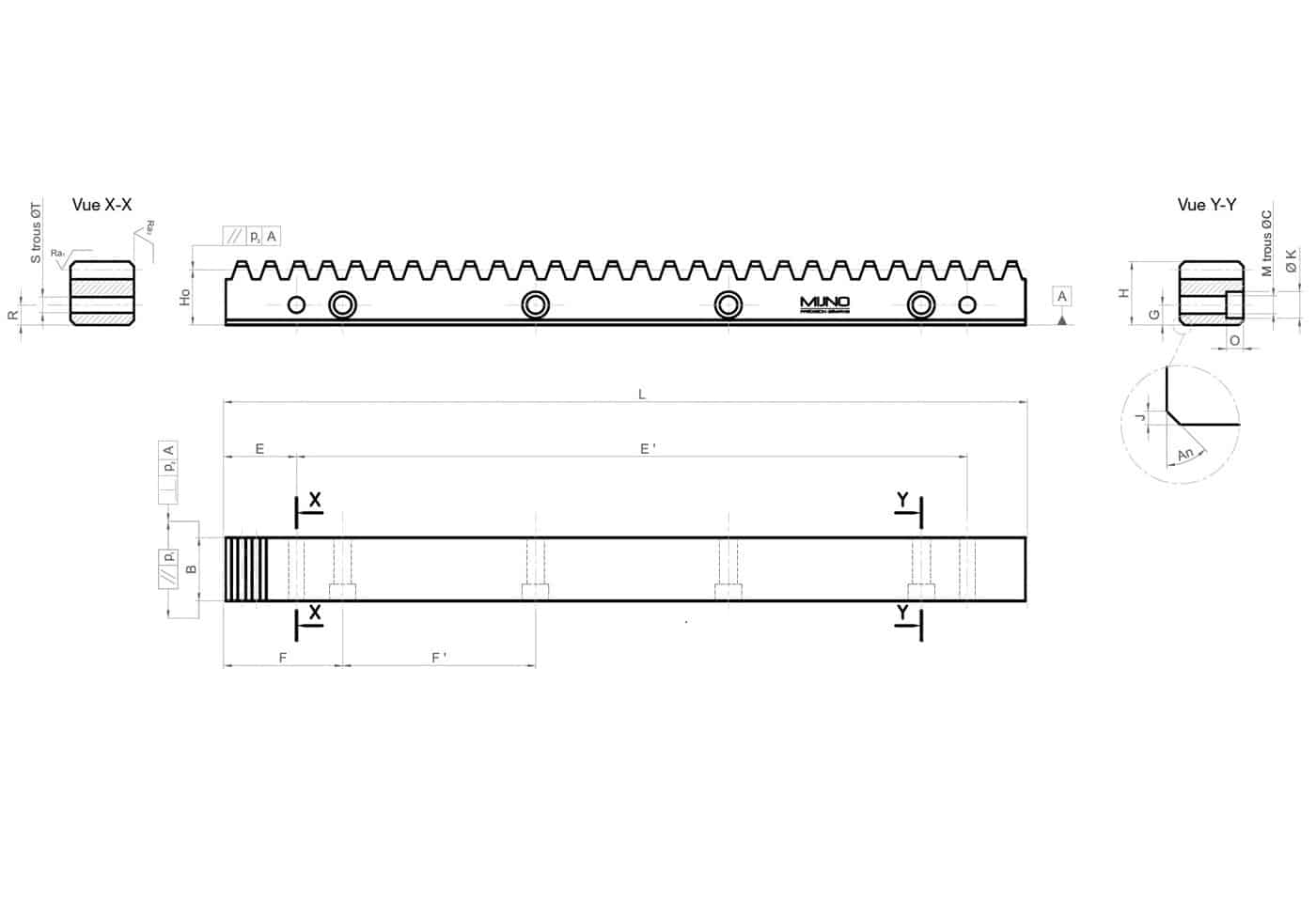

Module Nombre de dents L B H Ho I E E' F F' R S T M G O C K J An Références
1 159 499.51 15 14 13 - - - - - - - - - - - - - - - FIR-D-1-500
1 318 999 15 14 13 - - - - - - - - - - - - - - - FIR-D-1-1000
1 159 499.51 20 20 19 - - - 124.87 249.73 - - - 2 7.5 7 7 11 - - FIR-DL-1-500
1 318 999 20 20 19 - - - 166.5 333 - - - 3 7.5 7 7 11 - - FIR-DL-1-1000
1.5 106 499.47 15 14 12.5 - - - - - - - - - - - - - - - FIR-D-1.5-500
1.5 212 999 15 14 12.5 - - - - - - - - - - - - - - - FIR-D-1.5-1000
1.5 106 499.47 20 20 18.5 - - - 124.87 249.73 - - - 2 7.5 7 7 11 - - FIR-DL-1.5-500
1.5 212 999 20 20 18.5 - - - 166.5 333 - - - 3 7.5 7 7 11 - - FIR-DL-1.5-1000
2 79 496.36 20 20 18 - - - 124.09 248.18 - - - 2 7.5 7 7 11 - - FIR-D-2-500
2 159 999 20 20 18 - - - 166.5 333 - - - 3 7.5 7 7 11 - - FIR-D-2-1000
2 80 508.64 25 24 22 - - - 62.8 125.66 - - - 4 8 7 7 11 - - FIR-DL-2-500
2 160 1005.28 25 24 22 - - - 62.8 125.66 - - - 8 8 7 7 11 - - FIR-DL62-1000
3 54 508.9 30 29 26 - - - 63.62 127.23 - - - 4 9 9 10 15 - - FIR-D-3-500
3 108 1017.9 30 29 26 - - - 63.62 127.23 - - - 8 9 9 10 15 - - FIR-D-3-1000
Vous trouverez ci-dessous les forces et couples transmissibles, efforts axiaux et radiaux engendrés par l'engrènement en fonction du nombre de dents du pignon. Ces valeurs sont purement indicatives et dépendent de nombreux paramètres tels la lubrification ou le cycle de fonctionnement. Nous vous invitons donc à nous contacter pour que notre bureau d'études valide votre choix. Les forces induites sont calculées pour le couple maximum. Il est utile de les connaître pour selectionner le reducteur planétaire le mieux adapté.

First D Pinion

Module 1 Module 1 Module 2 Module 2 Module 3
Nombre de dents du pignon B=15 B=20 B=20 B=25 B=30
21 dents Force transmissible (Ft) (N) 90 120 280 515 1490
Couple (T) (Nm) 0.9 1.3 4.4 11 47
Force axiale (Fa) (N) - - - - -
Force radiale (Fr) (N) 35 44 100 190 540
25 dents Force transmissible (Ft) (N) 140 180 425 770 2180
Couple (T) (Nm) 1.8 2.3 8 19 80
Force axiale (Fa) (N) - - - - -
Force radiale (Fr) (N) 51 66 155 280 790
30 dents Force transmissible (Ft) (N) 210 270 600 1130 3080
Couple (T) (Nm) 3.2 4.1 14 34 140
Force axiale (Fa) (N) - - - - -
Force radiale (Fr) (N) 76 100 220 410 1120
